鐵氧體磁環靜電噴涂是一項專業工藝，用于在磁環表面均勻涂覆一層絕緣漆（通常是環氧樹脂粉末）。這層涂層至關重要，它能提供電氣絕緣、防潮、防腐蝕和機械保護。

下面為您詳細介紹鐵氧體磁環靜電噴涂設備的系統構成、工作原理、關鍵考慮因素和選型要點。

一、 設備系統

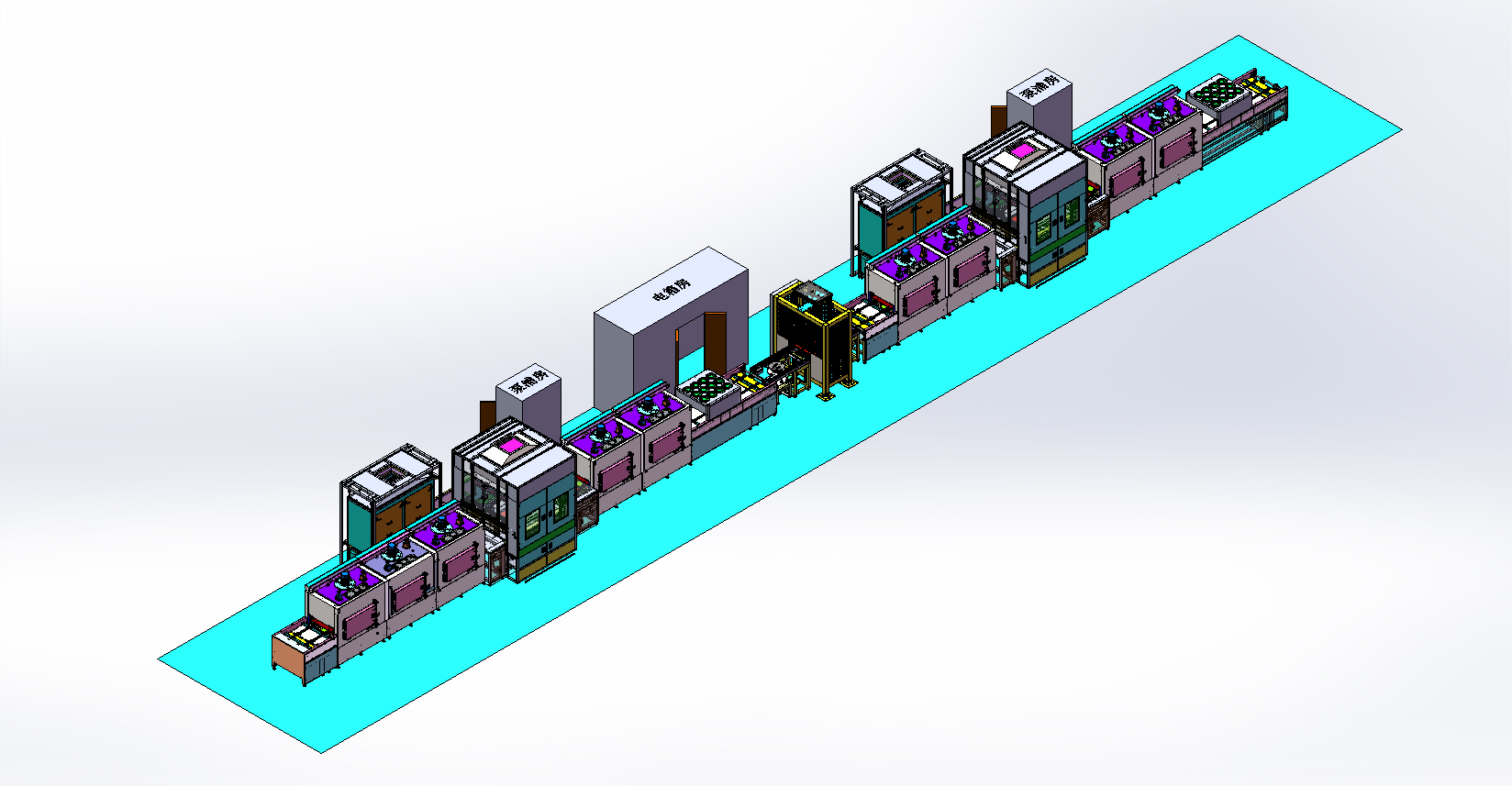

主要構成一套完整的自動化靜電噴涂生產線通常包括以下幾個核心部分：

1. 前處理系統作用：清潔磁環表面，去除油污、灰塵和雜質，提高涂層附著力。設備：通常采用隧道式烘干線或清洗籃+烘干箱?？赡馨ǎ撼暡ㄇ逑礄C(jī)（針對高端產品）：深度清潔。高溫烘干爐：徹底去除水分。

2. 噴涂系統（核心部分）

靜電噴槍：類型：多為摩擦槍或低電流高壓靜電噴槍。由于鐵氧體是絕緣體，需使用專門技術使其表面瞬時導電或通過摩擦起電方式吸附粉末。

數量與布局：根據磁環尺寸和產量，可采用多槍固定布局或自動往復式噴槍，確保環內、外壁和端面均勻覆蓋。

供粉系統：粉末流化桶：使粉末處于“流化”狀態，像流體一樣易于輸送。

文丘里泵或隔膜泵：通過壓縮空氣將粉末均勻地輸送到噴槍。

粉末篩分機（可選）：回收粉末過篩后重復使用，減少浪費。噴房：密閉或半密閉空間，防止粉末外溢。內壁光滑，便于清理。底部設有粉末回收系統。

3. 粉末回收系統作用：收集過噴的粉末，提高材料利用率（可達95%以上）。

類型：濾芯式回收：最常用，通過脈沖反吹清潔濾芯，回收效率高。

旋風式+濾芯組合：先由旋風分離器收集大部分粉末，細小粉末再由濾芯過濾，延長濾芯壽命。

4. 固化系統作用：使吸附在磁環表面的粉末熔融、流平、交聯固化，形成堅固的漆膜。

設備：隧道式固化爐：適合連續大批量生產，溫度分區控制（預熱、固化、冷卻）。

烘箱/烘道：常見形式，熱源可以是電加熱、燃?xì)饣蚣t外。

關鍵參數：固化溫度（通常180-200℃）和時間（15-30分鐘）需根據粉末特性精確控制。

5. 物料輸送系統作用：將磁環自動、平穩地輸送通過各個工位。類型：鏈條式/網帶式輸送線：最普遍，磁環可直接放在網帶上或?qū)Ｓ弥尉撸ㄍ斜P）上。滾筒輸送線：適合較大或較重的環形件。振動盤+直線送料器：用于噴涂前的自動上料排列。6. 控制系統PLC（可編程邏輯控制器）：控制整線運行，協調各部件動作。人機界面（HMI觸摸屏）：方便設置和調整噴涂時間、固化溫度、輸送速度等參數。電氣柜：集成所有電氣元件。

二、 針對鐵氧體磁環的特殊考慮絕緣體帶電問題：鐵氧體本身不導電，是靜電噴涂的難點。解決方案有：預熱法：噴涂前將磁環預熱至略高于粉末熔點溫度（如60-80℃），粉末接觸即熔附。濕法（少用）：先浸漬一層薄薄的導電液（底漆）。使用高性能摩擦槍：不依賴高壓電，依靠粉末與槍管內特氟龍材料摩擦產生電荷，更適合絕緣體。涂層均勻性：磁環有內孔，需確保內壁涂層厚度達標。這需要通過噴槍布局、氣壓和靜電電壓的精細調整來實現。治具與遮蔽：如果需要磁環的某些部位（如引線端子面）保持無涂層，需要使用耐高溫的遮蔽治具或膠塞。治具設計需考慮粉末易于清理，避免積粉。

三、 設備選型要點

產能：根據每小時或每日的產量要求，確定輸送線速度、噴房尺寸和固化爐長度。

磁環尺寸范圍：設備需能兼容最大和最小尺寸的磁環。

涂層厚度要求：通常鐵氧體磁環涂層厚度在30-100微米之間，設備需能穩定控制。粉末類型：環氧、聚酯等，不同粉末的帶電性和固化曲線不同。

自動化程度：半自動：人工上料/下料，自動噴涂固化。全自動：集成自動上料、噴涂、固化、下料，甚至在線檢測。

廠房條件：考慮設備占地面積、電力負荷（特別是固化爐）、壓縮空氣供應和排風要求。

預算：從幾十萬人民幣的半自動線到上百萬的全自動線，價格差異很大。

四、 主流設備供應商類型

國際品牌：德國 瓦格納爾（WAGNER）、瑞士 金馬（GEMA）、美國 諾信（Nordson） 等，技術領先，價格較高。

國內優秀廠商：國內有很多成熟的噴涂設備制造商，如深圳榮德機器人、新松、三揚等，性價比高，售后服務響應快，能提供定制化解決方案。

總結

建議在采購鐵氧體磁環靜電噴涂設備前，強烈建議：提供樣品試噴：將您的磁環樣品和指定粉末交給設備供應商進行試噴測試，這是驗證設備效果最直接的方式。參觀現有案例：考察供應商為其他磁性材料廠家建造的生產線，了解實際運行狀況。明確技術協議：在合同中詳細規定涂層厚度、均勻性、附著力、產能、能耗等關鍵指標和驗收標準。一套設計精良、調試到位的靜電噴涂設備，能極大提升鐵氧體磁環的產品質量、一致性和生產效率。
