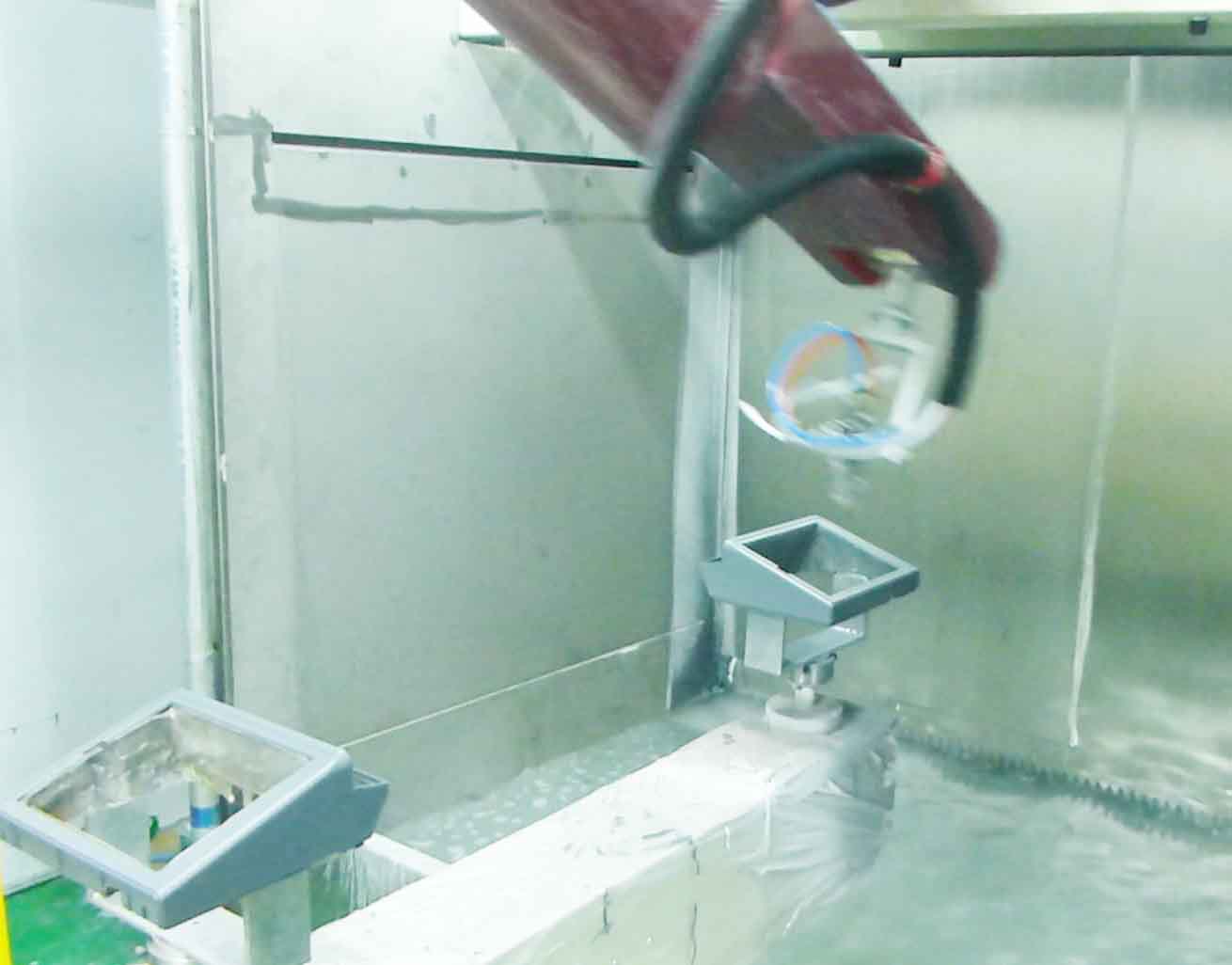

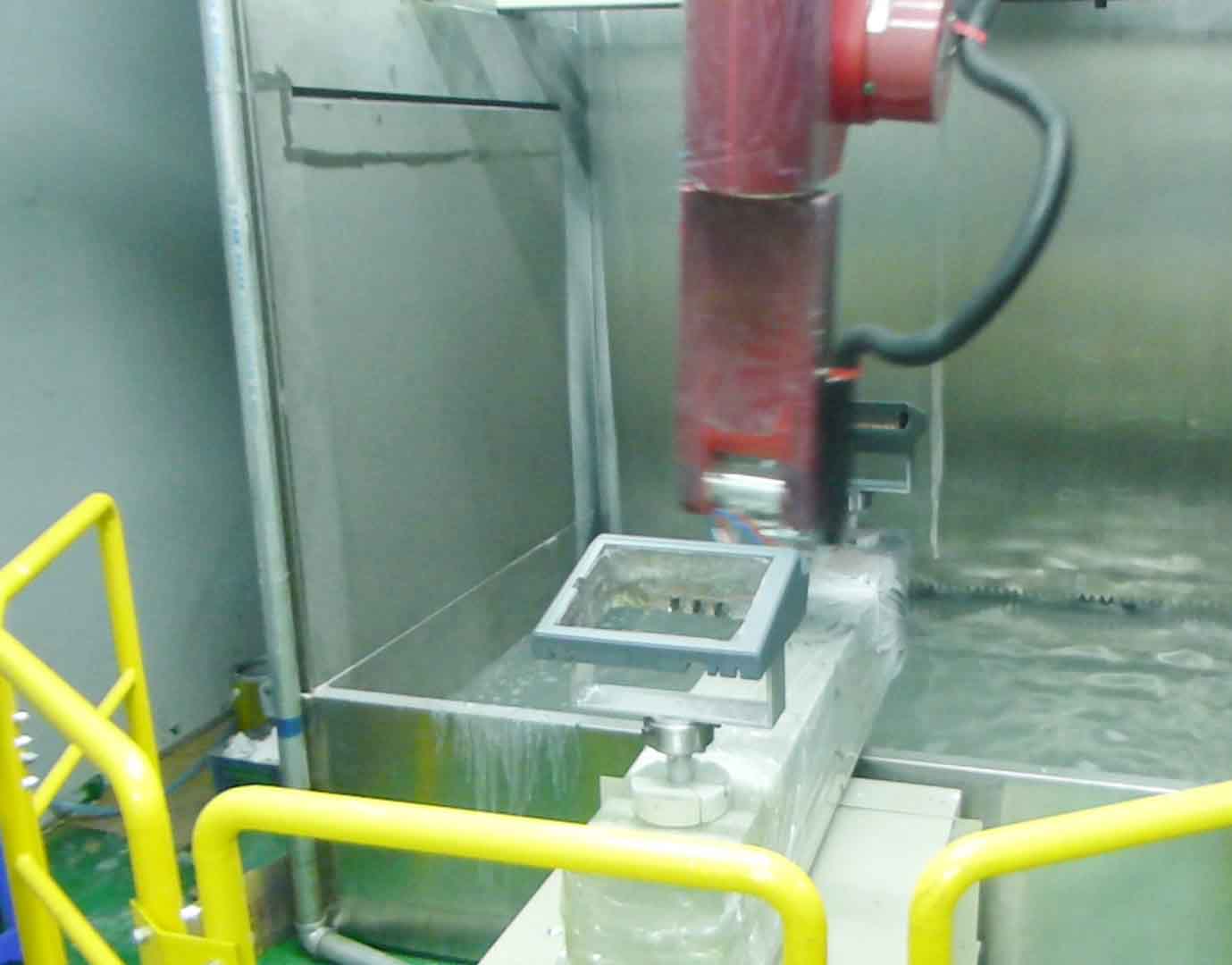

醫療設備外觀件機器人自動噴漆
RDPT0105防爆噴涂機器人(懸掛安裝)：
榮德機器人柔性大，可實現內表面和外表面的噴涂提高噴涂質量和材質利用率，仿形噴涂軌跡 精確
防爆噴涂機器人特點
體積小，工作范圍大，速度快，精度高，特別合適中小零件的噴涂，可與轉臺、
滑臺輸送鏈系統等輔助設備集成作業
柔性大，可實現內表面和外表面的噴涂提高噴涂質量和材質利用率，仿形噴涂軌跡
精確，提高涂膜的均勻性能等外觀噴涂質量，降低過噴涂量
一、設計依據
1.客戶產品：塑膠件，噴涂外表面，不溝邊
2.產品尺寸：L600*W600mm
3.理論產能：以實際生產為準
4.噴漆方式：產品固定或旋轉，機器人噴涂
二、技術要求
1.RDPT0105噴涂機器人，半徑1300mm
2.公轉：齒輪減速馬達+分割器，自轉：伺服馬達
3.水簾水洗式噴漆柜：L2000*W2500*H2650mm
4.機器人機架規格為L2380*W2500*H1870mm,采用100*100方通制作
三、耗能量
電力：10.7KW（防爆噴涂機器人5kw，自轉臺1.2kw，噴漆柜4.5w）
水：0.23m3/H
壓縮空氣需求：壓力7kgf/cm2
抽風：采用3.5#離心風機3.7kw，風量9600m3/H，靜壓1000pa
|
型號 |
RDPT01 |
RDPT02 |
RDPT03 |
||||
|
RDPT0105普通型 |
RDPT0110加強型 |
||||||
|
自由度 |
6軸 |
6軸 |
6軸 |
6軸 |
|||
|
工作范圍 |
1300mm |
1300mm |
2000mm |
2700mm |
|||
|
手腕類型 |
連接手腕 |
連接手腕 |
中空手腕 |
中空手腕 |
|||
|
最大負載能力 |
手腕5kg |
手腕10kg |
手腕10kg |
手腕10kg |
|||
|
最大直線補償速度 |
2.0m/s |
2.0m/s |
2.0m/s |
2.0m/s |
|||
|
重復定位精度 |
±0.2mm |
±0.2mm |
±0.5mm |
±0.5mm |
|||
|
運轉性能 |
最大行程 |
JT1 |
旋轉 |
±170° |
±170° |
±145° |
±145° |
|
JT2 |
下部手臂 |
＋135°至—90° |
＋135°至—90° |
＋105°至—55° |
＋1115°至—65° |
||
|
JT3 |
上部手臂 |
＋168°至－80° |
＋168°至－80° |
＋90°至－80° |
＋90°至－80° |
||
|
JT4 |
旋轉1 |
±360° |
±360° |
±720° |
±720° |
||
|
JT5 |
手腕俯仰 |
±120° |
±120° |
±720° |
±720° |
||
|
JT6 |
旋轉2 |
±720° |
±720° |
±410° |
±410° |
||
|
重量 |
210KG |
220kg |
460kg |
590kg |
|||
|
本體顏色 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
中國紅RAL2008 |
|||
一、榮德有22年非標設備定做專業經驗
二、榮德是35家五百強企業指定供應商
三、榮德通過了國家高新技術企業認定
四、榮德通過了國際質量管理體系認證
五、榮德?lián)碛腥囗?xiàng)國家授權專利
六、與高校合作共建了產學研基地
七、榮德噴涂機器人是科技部立項的噴涂機器人技術
八、榮德建立了700多平方噴涂實驗室提供免費打樣
